1　光照方案survey

• 光照方案大概分三个部分。

• 光源方案

• HDRI物理光源。 HDRI https://polyhaven.com/hdris

  • 需要物理大气拍摄物理天空盒/准确天光遮蔽/自动曝光/体积雾/准确防漏光。
• 低Lux打光。
• 光源密度/光源强度资产检查。
• 低光比。大概1：(3~5)。
• 局部光源方案。

  • 大部分为动态光源。
  • megalight。
  • light cluster。

    • 局部天气系统。
• 主要用于地下、半开放山洞地区。
• 根据纯物理的遮蔽信息走全局自动曝光参数可控性不强。
• 需要调整局部区域的光照和自动曝光参数，并根据自动曝光插值做好过渡。

• 光照模型方案

  • 直接光照模型。不透 + 半透。

    • PBR + NPR微调(主要是勾线)。
    • brdf bssrdf btdf。
    • 重点关注fabric层。fuzz。multipass fur。
    • subtrate作为groundtruth或直接用于高端机型。比较吃TA。
    • 需要TA介入制定材质规范。albedo范围等。
  • 全局光照模型。diffuse + specular

    • 基础为原生Lumen，需要微调。
    • 需要对GI部分做inverse tonemapping以保证较低光比。
    • 需要diffuse boost以提高光比。
    • 接入NRC或SHaRC。
    • 考虑直接使用体素数据(occupancy材质/光照)作为场景表达。
  • 体积光照模型

    • 大气。基于物理大气的艺术化调研。
    • 近地远景。AP与高度雾的选择。
    • 体积雾。

      • 基础原生体渲染方案 + UDS原生。
      • 进一步优化多次反弹、transparent GI采样、distance scale。

• 后处理方案

• 自动曝光。
• Tonemapping。

  • 备选：低Lux下保持高光比，可能需要定制Tonemapping曲线。
  • 优先调整Color Graident。
• Local Tonemapping。

---

1　survey

• 使用sphere mesh的pixel shading + alpha blending。作为半透模拟点光，将结果叠加上scene color上作为lighting结果。
• overdraw
• https://x.com/Tuatara_Games/status/1791192619109740864

---

1　abstract

• Linear Transformed Spherical Distribution(LTSD, 线性变换球面分布)。
• Linear Transformed Cosines(LTC，线性余弦变换)。

  • M矩阵(逆矩阵/归一化/bake lut)。描述bsdf形状。
  • roughness / anisotropy / skewness。
  • Nelder–Mead method(downhill simplex method)，下降单纯形法。
• Shading -- 多边形边积分(非面积积分)。

  • Stoke’s theorem。
• 水平面裁剪。

  • if-else check。
  • proxy sphere to lut by vector form factor(vector irradiance)。
• Fresnel修正(bake lut2)。描述bsdf大小。

  • like split sum dfg lut。

---

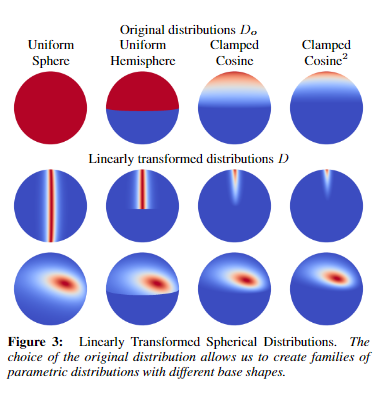

2　LTSD

对于一个球面分布，可以使用一个3x3的矩阵对它的方向向量(即该分布的自变量参数)进行线性变换，从而将其转为另一个球面分布。

设

• $\omega_{0}$。原分布的方向向量(输入)。
• $M$。线性变换矩阵。
• $\omega$。变换后的方向向量。

则有

$$\omega = \frac{M \omega_{0}}{|| M \omega_{0} || } \\ \omega_0 = \frac{M^$$

---

1　survey

[mat][pbr][frostbite]Moving%20Frostbite%20to%20Physically%20based%20rendering%203.0.pdf

• 一般精准光源(如平行光)的直接光照时，光源单位光使用lux(lm/m^2)，相当于是乘过立体角的，这样相当于乘了渲染方程的微元立体角。

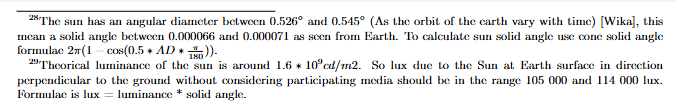

• 平行光的luminance一般为1.6*10^9 nit，但是我们一般使用12w lux的强度作为其能量，这是因为其立体角在0.000066左右，所以乘了其立体角之后就变成12w了。

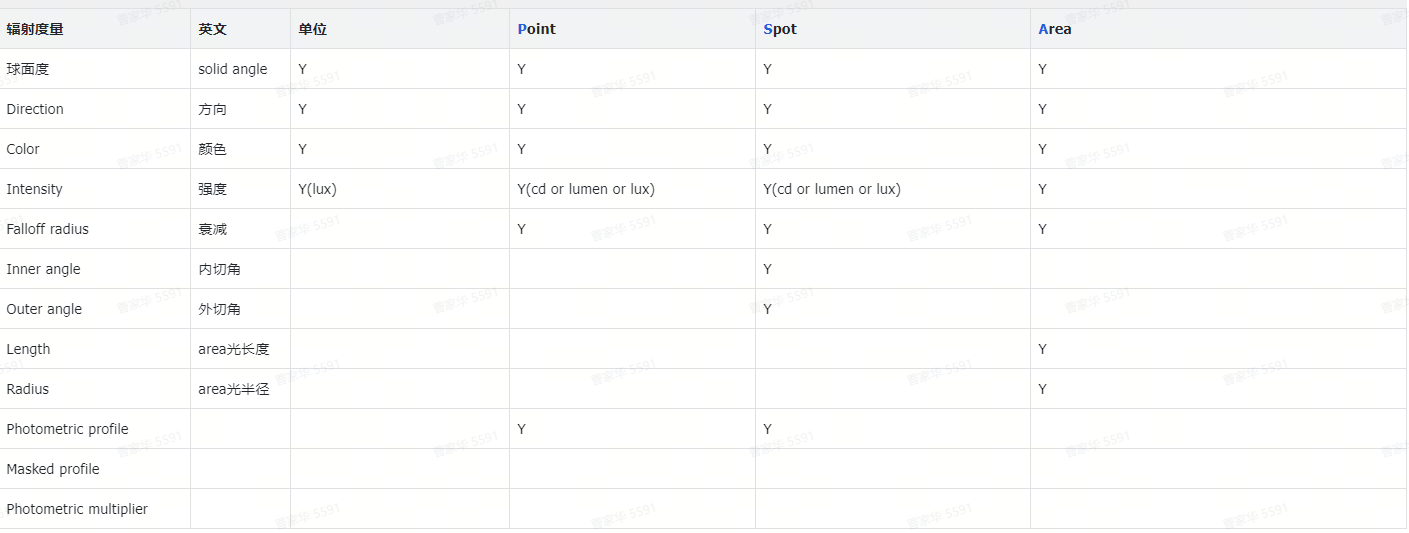

• 点光/聚光灯一般以lm或者cd为单位，并以单位立体角上的强度作为着色表面入射的辐射照度E(不带单位1/sr，单位还是lm，相当于乘了1 sr)，然后现经过平方反比衰减(E的单位变为lm/m^2，真正成为irradiance/illuminance)。然后经过RTE乘以brdf(单位1/sr)之后得到出射的radiance/luminance

---

1　old

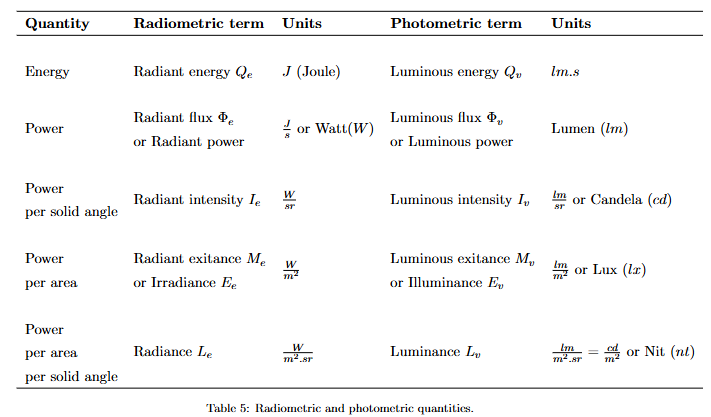

1. 辐射度量

球面度(solid angle)。sr。

辐射通量(radiant flux)。单位时间的辐射能。瓦特(W)，焦耳每秒(J/s)。

$$\Phi = \frac { dQ } { dt }$$

辐射强度(radiant intensity)。单位立体角的辐射通量。单位为瓦特每球面度(W/sr)。

$$I = \frac { d\Phi } { d\Omega }$$

辐射亮度(radiance)。光源方向的垂直方向上的单位表面积单位立体角所发出的辐射通量。也可以说是单位表面积所发出的辐射强度。瓦特每球面度平方米（W/(sr * m^2)）。

$$L = \frac {dI} {dA^{\bot}}$$

辐射照度(irradianc
